最近、メディアリンクス製の ISDB-T自主放送装置（MD2810）の中古品を入手しました。
電源ONでエラーが出ていましたが、映像信号を端子から入力するとエラー表示が消え、

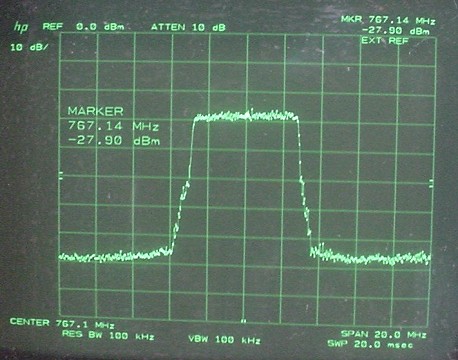

設定したチャンネル CH62（767.142857MHz）にOFDM信号が-27dBm程出力していました。
（CH53〜CH62は、放送用の周波数に割り当てがなされていないため実験用（IF)には都合がよい）
このユニットは、古いためか入力映像端子にRCA(CVBS),SDI,D端子のみであり、HDMI端子がありません。
手持ちの古いカメラには、RCA端子（NTSC信号出力）が付いているものが多く問題なく動作しました。
（この場合は、ハイビジョンではありませんが、たぶんSDI端子からはハイビジョン信号を入力できるはずです。）
国内のISDB-ｔは、映像符号化方式にMPEG-2 を用いているため、現用のテレビで動作確認できました。
また、このMD2810にはワンセグが付いていません。
受信は、地デジチューナを利用することとします。

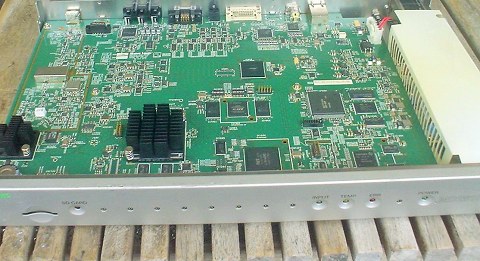

ＭＤ２８１０の内蔵基板 CH 62のＯＦＤＭ信号

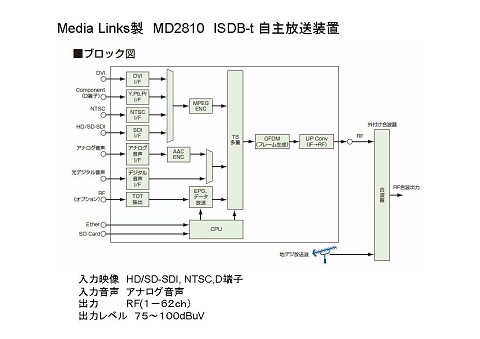

ブロックダイアグラム
製作プラン
１）24.005GHz、5645MHz、および1265MHzの信号が送出できるようにする。
変調器（親機）と各バンドの送信機とはセパレート式とする。
２）映像信号がない時にテストパターンが送出するようにする。
３）スーパーインポーズで映像内にコールサインを入れられること。
１] 5.7GHz/1.2GHz ２バンドアップコンバーター（テスト治具用）

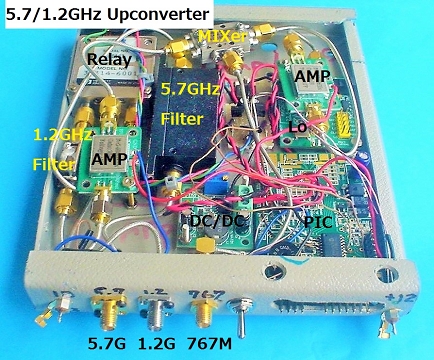

切替スイッチを用いて、5745MHzと1265MHzを送信できるようにしました。
5745MHz 1265MHz
増幅しても帯域（6MHz）外のノイズレベルが上がらないようにすること必要があります。

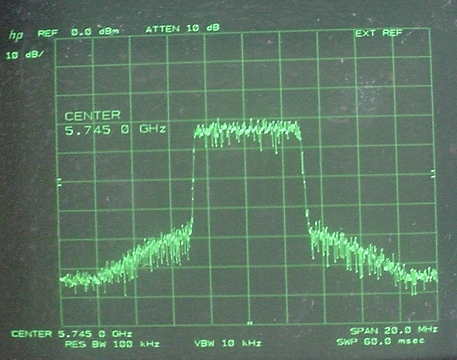

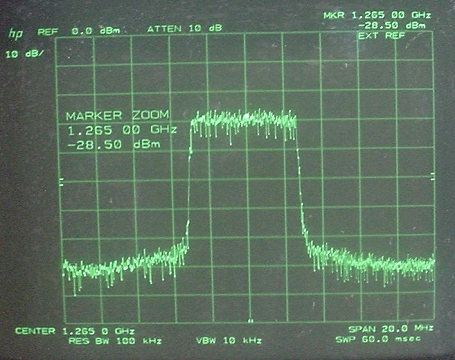

スペアナで5.7GHzを観測していますが、ノイズレベルが1.2GHzより上がっています。
これ以上、上がらないようにする必要があります。
低出力増幅器を用いた場合は、この程度の出力が限界のようです。
２] CH62 (767.142857MHz）親機の製作
ケース内に簡易スペアナとモニター、変調器（MD2810)と地デジチューナ（IOデータ製）を入れ
合わせて一体化する。
<前面パネル> ブロックダイアグラム
<送信機 上部側>
<受信機 下部側>
親機の大きさ およそ 28ｘ10ｘ39cm, 重量 約４kg です。

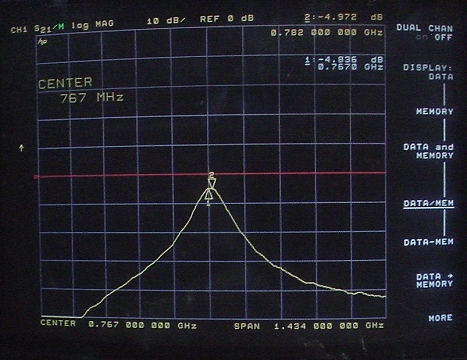

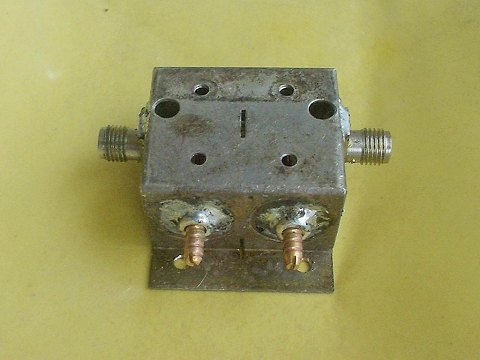

３] 767.142857MHzフィルター（バイアスティー内蔵）の製作
IF出力側に挿入するためのフィルターと、親機とトランスバーターを接続した確認をため
バイアスティーを内蔵しています
４] テストパターンの生成
カメラの映像信号がない時、代わりにテストパターン信号を変調することにします。
Aitendo製
VGA信号をCVBS(（コンポジット映像信号）にコンバータで変換する必要があります。
５] 地上デジタルチューナの利用
古いIOデータ,DX Broadrecのチューナを入手しました。
アイ・オーデータ製 DX アンテナ製
IOデータのチューナとDXチューナは、中身がほとんど同じです。
・チャンネルの設定は、１CHのみとしCH62に設定します。（送信周波数と同じ）
・受信できる映像になる信号レベルを内部のSメータ‐で50以上に合わせる必要があります。
このチューナーの受信レベルは、-80dBm〜0dBmとダイナミックレンジがとても広い。
（技術協会の推奨は、47〜81dBμV（‐60dBm〜-26dBm 50Ω)です。）
・チューニング（およそ±100kHz以内）は、自動チューニングです。
もし、大幅にずれている場合は、メニュー画面から再チューニングする必要があります。

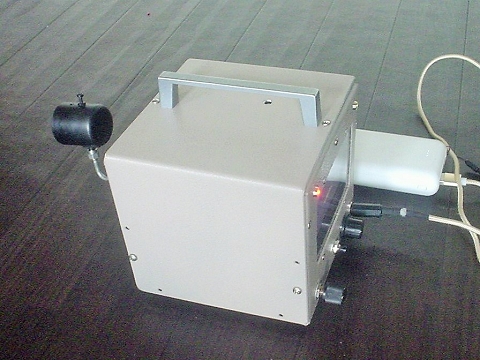

・＜参考＞アマチュアデジタルテレビ(ISDB-t)の受信機製作メモ
・映像用トランスバーターの製作（別途ページに）
１] ５GHz映像用トランスバーターの製作
２] 24GHz映像用トランスバーターの製作
３] 47GHz映像用トランスバーターの製作
