HP 測定器の調整


HP8360シリーズ
Low Band Unit Tester


1) Low Band UNIT (UNLOCK)




2) Low BAND UNLEBEL,UNLOCK
  VCOか100Mのリファレンス異常



HP8720C,HP8753, HP8709 CPU基板

型番の表示IC



HP8563Eの電源ノイズ
電源基板に220P追加x2



HP83556A x3(U85104A) 40〜60GHz

Interface コネクター
Pin5:-15V, Pin15:+15V, Pin16:+8.2V, Pin17:+5V

INPUT 12.4GHz, OUTPUT 47.1GHz
0dBm : -16dBm
2dBm : -12dBm
4dBm : -10dBm
6dBm : -7dBm
8dBm : -4.5dBm
10dBm: -2dBm
12dBm: 0dBm
13dBm: +2dBm






HP83557A 内部
x2 x2= 4逓倍器






HP8349B アンプ 2〜20GHz
本体                       測定値

INPUT -10dBm 供給時、実測
2G:22.6dBm,3G:20.5dBm,4GHz:17dBm,5GHz:14dBm,6GHz:13dBm,7GHz:15dBm,8GHz:16dBm
9GHz:13dBm,10GHz:15dBm,11GHz:15dBm,12GHz:14dBm,13GHz:12.5dBn,14GHz:13.1dBm
15GHz:12.7dBm,16GHz:13.2dBm,17GHz:13dBm,18GHz:12.5dBm,19GHz:12dBm,20GHz:8.5dBm

HP83556等のモジュールヘッドに最大20dBm供給できるよう設計されているようです。
また、0.5V/GHz端子(Pin12)にて周波数特性一定に修正するよう設計されています。
電源供給用端子には、pin5: +15V,Pin6:8V,Pin7:+5V,Pin12:0.5V/GHz,Pin15:-15V供給され
真ん中の同軸端子には、ALC電圧が供給されています。


HP8720A, C,ES用のFRAC N シンセサイザー増幅ユニット
PULSE GENERATOR (5086-7456)

本体

ステッピングダイオードによる高調波発生ユニットが接続されている(高調波出力は、0dBm以上)


HP TRACKING GENERATOR (5086-7879)
本体



HP8560A スペアナ YIG 交換調整方法
本体

 ?フェーズループ
1;TEST MODE(J23)をサービスモードにする PLLを外す。
2;Freq Center 0MHz にしてR93 VR調整しCenterに持ってくる
3;SGからFreq 2.8GHzの信号を入力して、VR R42を調整しCenterに
4;Span 100M 10Mを繰り返す
5;J23を戻す PLLをかける
6;2.8Gを入れた状態でR76 VRを Span 100M - 10Mを交互に調整しCenterに
7; pp 調整する ピーク

 ? フラットネス
1:CPUボードのサービスSW切替
2:Calを
3:
HP YIG 電源



 YTO色々


Agilent E3640A 電源装置(出力と表示値のCAL)方法


? View 長押 + PowerON
? Bi音 unsecured CAL MODE
? I/O押 000000 −> 3640 型番入力
? I/O押 secured CAL MODE
? VOLTAGCAL
? I/O押 0.2 (出力値をINPUT)0.191
? I/O押 10  (出力値をINPUT)11.21
? OVP CAL I/O押 CALIBRATING表示
? ICAL 電流値も同様に正値をINPUTする
? 3640型番を入力 I/O押
? Secured 終了




3634のCALの仕方
1。Errorボタン押しながら + 電源ON unscured
2.i/o モデル名 (0003634) i/o(Enter)
3.Scuredにする Cal Modeにいる
4.CalSet1
5.CAL1 電源電圧を測定して 5.00V, 25.00V, 49.5Vを実測値にセット
6.CAL2 電流値のセット(電流シャントモジュールが必要) 0.2A, 3.5A, 6.9A池 電圧計でセット


Agilent 34970 データ収集システム
時計の修正
Utrty + SWON


Agilent 83711A SG Self test
SPCL + 5 + enter + enter


HP 853210A カウンター
 入力オーバーヒューズ断線



HP 8720C VNA



HP8722D VNA
 ・内部




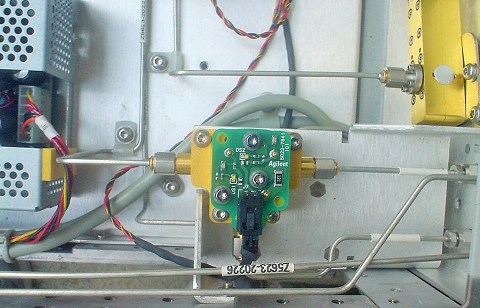

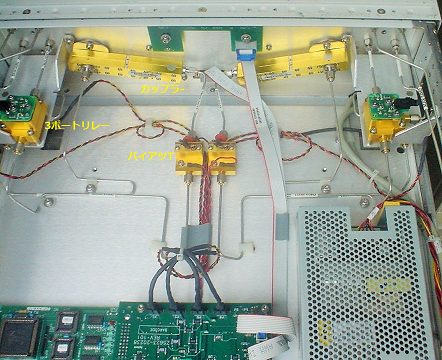

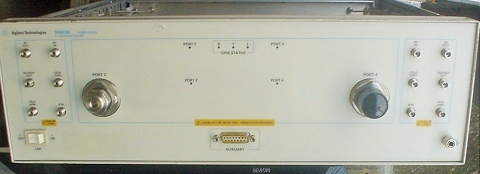

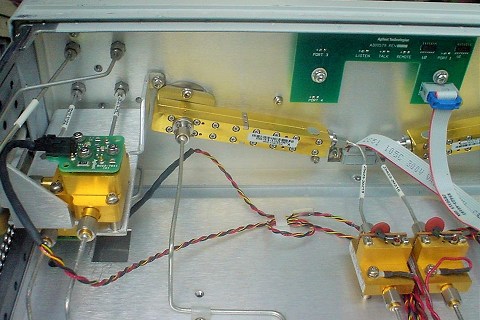

E5071C VNA
 BIOS PASSWORD `E5071A`


HP製ユニットの試験機

 ・HPテスターの外観


 ・回路図



Multimeter Wave VNA Extender
(V12VNA2-T/R 60GHz 〜 90GHz タイプ)
 内部











Wiltron 67xx Swept frequency Synthesizer
YIG Frequency Calibration
1) Reset
2) A23 Cal側
3) Tri 089, Tri 390
4) CW OUTPUT SELECT, 周波数入力
5) Tri 089, Tri 460
6) INCR/DECR
7) ±2MHz内に入れば RECAL押す
8) バンド終了時
SumCheck
9) Tri 089, Tri 397
10) A23 Norm側

100) TR6M5W1AT MCA 1500MHz
TEST Mode : 9pin-GND

PCB TEST: 19 & 20 pin - GND
Frequncy:
1ch: TX 1476.975MHz, RX 1524.975MHz, OSC 1469.950MHz, (59079,58798)
200ch: TX 1472.000MHz, RX 1520.000MHz, OSC 1464.975MHz
479ch: TX 1465.025MHz, RX 1513.025MHz, OSC 1513.025MHz

IF:
55.025MHz

TX:1471MHz,- RX:1519MHz 差:48MHz
SQ ON: *7*, SQ OFF: *6*
ToneSQ ON: F4*, OFF: *5*
ToneSET *n*, n:1〜4


101) TR5M1D-9AT 900MHz MCA

1ch: TX 905.025MHz, RX 850.025MHz
199ch: TX 909.975MHz, RX 854.975MHz
200ch: TX 910.000MHz, RX 855.000MHz
399ch: TX 914.975MHz, RX 859.975MHz
513ch: TX 889.0125MHz,
672ch: TX 892.9875MHz,

IF
1IF: 55.025MHz, 2IF: 455kHz





 By JH3OZA
