アンテナのSWR

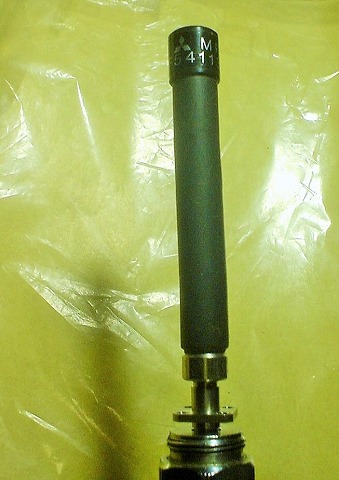

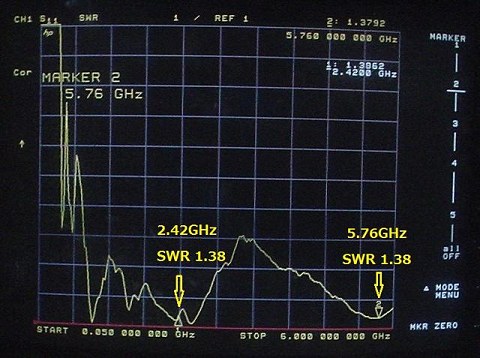

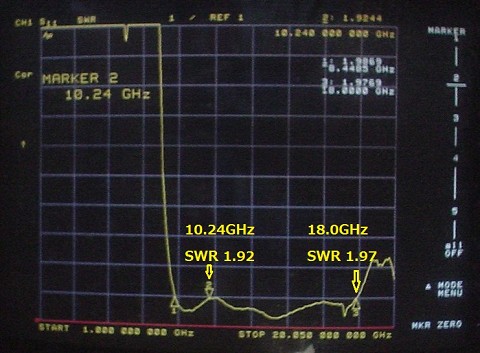

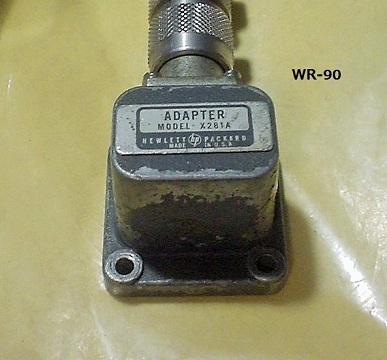

10.24GHzホーンアンテナのSWR特性
　

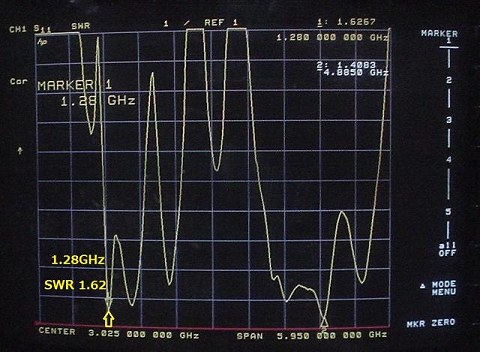

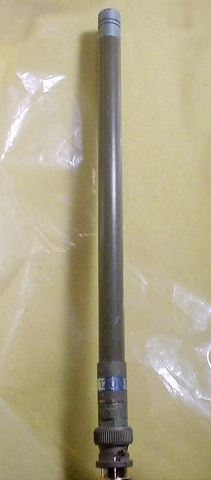

1.2GHz ループアンテナの放射器SWR特性
　


2.4GHz ループ八木アンテナのSWR特性
　


プリント基板による対数アンテナ（2.3GHz 〜　10GHz）SWR特性
（2.4GHz,5.7GHzのスタブ調整しました）
　


5.7GHzパッチアンテナ（中華製）SWR特性
　

5.7GHzー24GHz デュアルアンテナ(1) SWR特性
　


5.7GHzー24GHz デュアルアンテナ(2) SWR特性
　

　5.7GHzのSWRの最良点が少しずれているようです。微調してみます。
　ただし、このデュアルアンテナ??は、パラボラの前に取り付けてもゲインはありません。失敗作品です。
　どこが、問題かわかりますでしょうか？　正解は、別途べージに記載してあります。



2.4GHz用　WR284 トランスジューサー（PASTERNACK製） SWR特性

　

もともと、2.6GHz〜3.9GHz用となっています。
エレメントの近くに３φの調整ねじを設けて周波数をさげるように調整しました。



5.7GHz用 WR187 トランスジューサー（PASTERNACK製） SWR特性

　

5.7GHzアルミ製 WR-137 トランスジューサー（パラブラアンテナの放射器） SWR特性

　
このトランスジューサーの詳細寸法図は、別途記載あります。


5.7GHz 10.24GHz デュアルバンド（パラブラアンテナの放射器） SWR特性


　
使用範囲：　5.7G - 7.4GHz, 10.2G - 11.17GHz



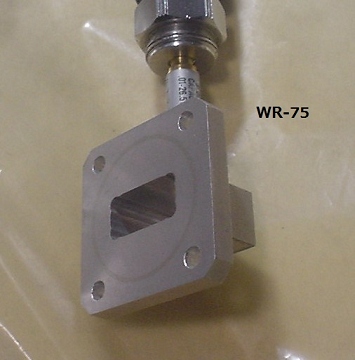

12GHz用　トランスジューサー（ATM製） SWR特性

　
WR62導波管トランスジューサーのSWR測定より、このカットオフ周波数が11GHz付近であることがよくわかります。
利用できる周波数は、11GHz以上であること、特に11GHz付近では特によいことが理解できます。



40GHz用　WR22トランスジューサー（APC2.4コネクター使用）

　
　

　
　 　

---
