逓倍器

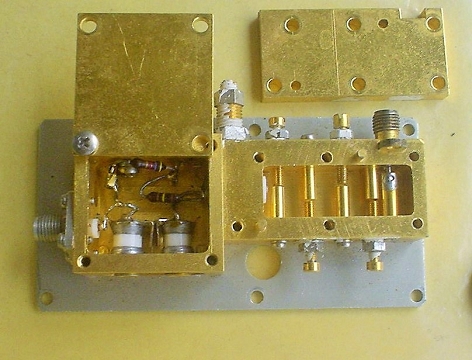

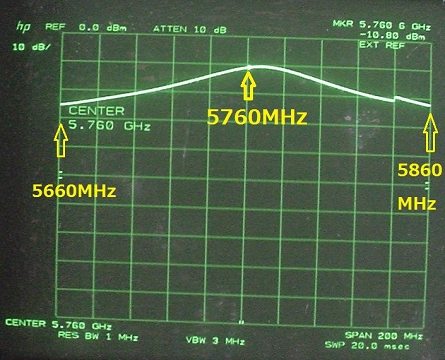

1) 2.3G->9GHz 4逓倍器(イタリア製）
Vcc +6V、150mA, （-5V）
2) 30GHz HEATSINK REQUIRED 3逓倍器
Vcc +12V、700mA
INPUT OUTPUT
9.0GHz +16dBm 27.0GHz +5dBm
9.2GHz +16dBm 27.6GHz 16.7dBm
9.5GHz +16dBm 28.5GHz +18.8dBm
9.8GHz +16dBm 29.4GHz +19.4dBm
10.0GHz +16dBm 30.0GHz +13.6dBm
10.2GHz +16dBm 30.9GHz +12.0dBm
10.4GHz +16dBm 31.2GHz +10.5DBm
10.6GHz +16dBm 31.8GHz +4.6dBm
3) 38GHz CM382400 3逓倍器
GND, +5V、+8V, -5V
INPUT OUTPUT
12.7GHz +15dBm: 38.2GHz +18dBm
9,56GHz +18dBm: 38.2GHz +10dBm
13.7GHz +18dBm: 41.3GHz -14dBm （出力マッチングにより17dBm）
4) 38GHz CTR960459102R02 3逓倍器
Vcc +12V 30mA、Vdd +9V 250mA
INPUT OUTPUT
19.1GHz +10dBm: 38.2GHz +16dBm
12.7GHz +10dBm: 38.2GHz +19dBm
13.7GHz +15dBm: 41.3GHz +15dBm
5) 40GHz用 (Dka-1DB) Wiltron ２逓倍器（マルチプライヤー）
フランジ WR-28
Input Power 70mW -> Output 数mW
6) 60GHz (A0840) NEC ２逓倍器
Po=10mW,Vd=12V,Id=260mA
パワー計 60GHz
62GHz 2逓倍器アンプ 改造方法
改造後の結果
パワー計 62GHz
ケースに入れた状態
