1.28GHz BPF 5段
周波数範囲 :1.28GHz ±20MHz
Model: MF-455-125
周波数範囲 : 455kHz ±50Hz
ICOM
Model: FL-132
周波数範囲 : 10.8491MHz ±500Hz
K&L MICROWAVE INC
Model: B5B340-160/6-0X
周波数範囲 : 157MHz 〜 161MHz
K&L MICROWAVE INC
Model: B1B30_41
周波数範囲 : 395MHz 〜 440MHz
Mini-Circuits Model:SLP-200
周波数範囲 : LPF ~200MHz
Model: 4B340-160/20-0X
周波数範囲 : 150MHz 〜 160MHz
Model: 403MHz フィルター
周波数範囲 : 403MHz±3MHz
RLC ELECTRONICS社
Model: L-1224 FILTER RF LOWPASS
周波数範囲 : 〜 820MHz
Model: L-1956 FILTER RF LOWPASS
周波数範囲 : 〜 2.95GHz
Model: L-1683 FILTER RF LOWPASS
周波数範囲 : 〜 5.2GHz
Model: 7GHz PCB-LOWPASS FILTER
周波数範囲 : 〜 7GHz
セラミックフィルター860MHz
周波数範囲 : 860±15MHz
セラミックフィルター910MHz
周波数範囲 : 920±10MHz

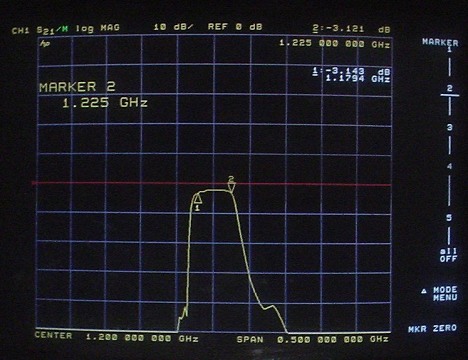

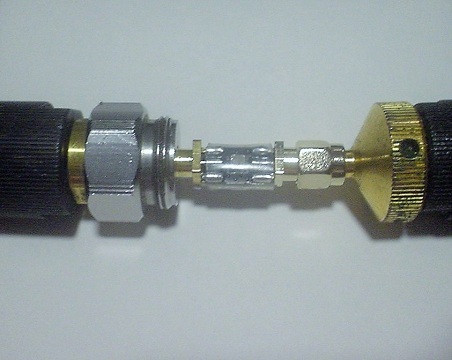

W-3989-BPF-12G
周波数範囲 : 1200±20MHz
DADENフィルター1400MHz
周波数範囲 : 1400±200MHz
3段 FILTER RF LOWPASS
周波数範囲 : LPF 〜 2450MHz, BPF 10GHz〜10.3GHz
少し面白いのが10GHzにおいてBPF特性をもっています。
1600MHz BANDPASS Filter （MFR 65628）
周波数範囲 : 1600MHZ±30MHz, 供給電圧：Vs,Vcc=10V
1900MHz LOWPASS
周波数範囲 : LPF 〜 1900MHz,
VBFZ-2575-S+ Mini-Circuits製
周波数範囲 : 2350MHz - 2800MHz,
2500MHz BPF
周波数範囲 : 2500MHz ±10MHz,
SAGE LABORATORIE
Model:FF1039
周波数範囲 : 3970MHz, 16.9GHz〜18.5GHz
16.9GHz〜18.5GHzのフィルター特性は規定外
5.7GHz BPF
周波数範囲 : 5.2GHz〜5.7GHz
MODEL MAX3S047056
PIN SW が内蔵 ＋５V印可でON

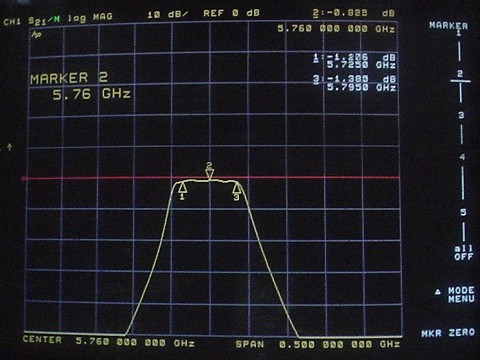

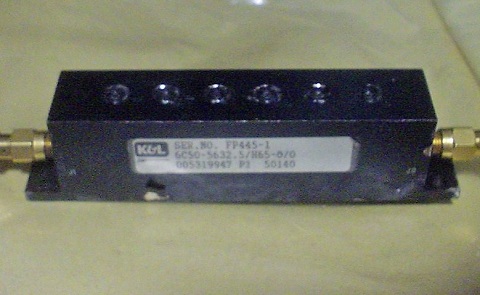

K＆L 6C50-5632.5/H65-0/0 5.7GHz BPF(調整品）
周波数範囲 : 5.76GHz±35MHz
7GHz BPF
周波数範囲 : 6.85GHz〜6.93GHz
NIHON DENGYO KOSAKU製
SPEC NO4YB1024-137GP001
7GHz RLC ELECTRONICS製 BPF
周波数範囲 : 7GHz〜8GHz
9GHz Filter
周波数範囲 : 8.3GHz〜8.5GHz
BPF 1280MHz
被測定物（LPF 2000MHz）を測定した時
フィルターを測定した結果
10.7MHz ナロークリスタルフィルターの特性
55MHz ナロークリスタルフィルターの特性
109.6MHz ナロークリスタルフィルターの特性
3.5MHz セラミックフィルターの特性
11.2MHz セラミックフィルターの特性
10.7MHz IFTの共振周波数のチェック(トラッキングジェネレータの利用）
10MHzコイルの共振周波数のチェック(トラッキングジェネレータの利用）
LCフィルター 60MHz
7kボビン Φ5 10τ, 2τ
LCフィルター 100MHz
LCフィルター 120MHz
LCフィルター 115MHz〜145MHz
10kボビン Φ8 3τ, 2τ, 10pFx2 / 結合コンデンサー C=4pF
LCフィルター 128MHz〜150MHz
7kボビン Φ5 6τ, 2τ, 1pFx2 / 結合コンデンサー C=1pF
LCフィルター 310MHz
2.5GHz MFC12151 フィルターの特性
4.22GHz DRO 2段フィルターの特性
10.24GHz CSコンバーター内の調整フィルターの特性
10.2GHz〜10.9GHzの特性
10.24GHzの特性
11G-BF SBF-21 (TA53501) TAMAGAWA ELECTRONICSの特性
10.5GHzの特性
Microphase Corp製 R3756 10.5GHzの特性
11.7GHzの特性
12.8GHzの特性
13.75GHzの特性
9.3GHz〜14.2GHzの特性
13.8GHz Filter
周波数範囲 : 13.8GHz, リジェクション周波数 9.2GHz, 18.4GHz
13.8GHz-2の特性
K&L 8FV-1000072000-070の特性
REACTEL,INC製
6C11-15.5Gの特性 (12.1GHz〜18.7GHz)
7CX11-18.95G-X2.5G-K11の特性 (17.7GHz〜20.2GHz)
8CX11-29.15G-X3.7G-K11の特性 (27.3GHz〜31.0GHz)
19.5GHzの特性 (19.5GHz〜19.57GHz)
24GHzの特性
Makiキャビティ使用 2.4GHz ３段フィルター特性
周波数範囲 : 2.4GHz〜2.5GHz
Makiキャビティ使用 3.9GHz ２段フィルター特性
周波数範囲 : 3.8GHz〜4.0GHz
内部のエレメント長は、11?を2段使用、エレメント間に0.1pF程度のひげあり、隔壁はなし
Makiキャビティ使用 4978MHz BPF 2段
周波数範囲 : 4978MHz ±200MHz,
Makiキャビティ使用 4978MHz BPF ３段
周波数範囲 : 4978MHz ±200MHz,
5.7GHz 3段フィルター特性 マキ電機製
周波数範囲 : 5.5GHz〜5.9GHz
5760MHz BPF マキ電機製 ３段
周波数範囲 : 5760MHz ±20MHz,
Makiキャビティ使用 7GHz 2段フィルター特性
周波数範囲 : 6.9GHz〜7.2GHz
内部のエレメント長は、8?を2段使用、隔壁はなし
8780-60073 フィルター
周波数範囲 : 8.0GHz〜9.5GHz
導波管フィルター特性
導波管サイズ：WR-42
周波数範囲 : 16.2GHz-17.1GHz, 23.6GHz-24.8GHz
寸法：12mm x 61?
導波管サイズ：WR-28
周波数範囲 : 17.1GHz-18.7GHz, 25.0GHz-27.3GHz
寸法：10mm x 43?
導波管サイズ：WR-22
周波数範囲 : 27.8GHz-33.9GHz, 38.9GHz-41.4GHz
寸法：7.5mm x 31?
導波管サイズ：WR-22
周波数範囲 : 41.5GHz BPF
寸法：7.5mm x 31?
導波管サイズ：WR-15 空洞共振
Kune 47GHz
Yokogawa 9.2GHz 5段 B9970CGフィルターの特性
Nihon Dengyo Kosaku 5段 1.2GHzフィルターの特性
BSコンバーターのフィルター特性 11.6GHz±400MHz
６MHz Xtal 2段フィルター特性 (６M±10kHz loss=12dB)
Span=50k/Div Span=500k/Div
9720MHz ３段フィルター特性 (loss=-3dB, 8GHz: -33dB, 11GHz:-35dB)
Center=9.72GHz, Span=4Ghz
2.9GHz フィルター TELONIC INDUSTRIES 2.9-1200-4SS
4.3GHz フィルター DADEN ASSOCIATES INC CS4300-150-3SS
基本波特性 第3次特性
6.95GHz フィルター DADEN ASSOCIATES INC CS6950-200-3SS
12.5GHz フィルター BANDPASS Filter SBF-141
10.245GHz TX用バンドリジェクションフィルタ (BRF)
分配器
430MHz-1200MHz 分配器
分配器の製作
