サーキュレータ

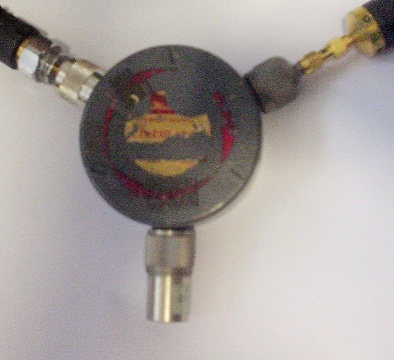

N接線タイプ（送信用）　サーキュレータ(1.5GHz〜1.8GHz)

　



TDKのサーキュレータ 9.8GHzの３ポート目に５０Ωの終端を接続して測定した結果です。

信号入力方向　１−＞２　　　　　　　　　　　　　　　　　　　　　　　　　　２−＞３

10.24GHzにおいて、-24dB程度ほどリターンロスがありますので使えそうです。


TDK　サーキュレータ 11.2GHz
３ポートに５０Ωの終端を接続

入力信号方向　１−＞２　　　　　　　　　　　　　　　　　　　　　　　　　　２−＞３


Fujitsu サーキュレータ 47.1GHz
３ポートに５０Ωの終端を接続

入力信号方向　１−＞２　　　　　　　　　　　　　　　　　　　　　　　　　　　　２−＞１




アイソレータ
TRAK Microwave Isolator　2571−1810

　
　WR28導波管のアイソレータで、
　40GHzのアイソレーションは、25dB程度あります。


広帯域アイソレータ (2.4GHz　〜　7GHz)
HP A0960-0699-1



MPI製　WR22アイソレータ

　大きさ およそ38mm x 30mm x 32mm
　重さ およそ120g
　
　40GHzのアイソレーションは、20dB程度あり、
　47GHzでも利用できます。



Ditom製アイソレータ

　広帯域２連のアイソレータ
　
　１　−＞　２　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２　−＞　１
　
　8GHzから18GHzの広帯域アイソレータです。


NIPON FERRITE製 　アイソレータ(1.26GHz〜1.34GHz)

　


FERROCOM製 （60B56-01）　アイソレータ(10GHz〜13.5GHz）

　


NEC製 　アイソレータ(1.78GHz〜2.43GHz)

　


TRAK製 （0955-0204）　アイソレータ(2.9GHz〜6.3GHz)

　


AEROTEK製 （K25-1L1FF） アイソレータ

　



AEROTEK製 （J20-1L1FF） アイソレータ

　


mtc製 アイソレータ (9.0GHz 〜　14.5GHz)

　


mtc製 アイソレータ (15.1GHz 〜　21.1GHz)

　


アイソレータ (26.4GHz 〜　31.2GHz)

　



MACOM サーキュレータ 507LS4 60GHz

WR15 60GHz Loss;0.8dB, Isolation;25dB　　　　


　By JH3OZA
